Agrafe DGV Vista

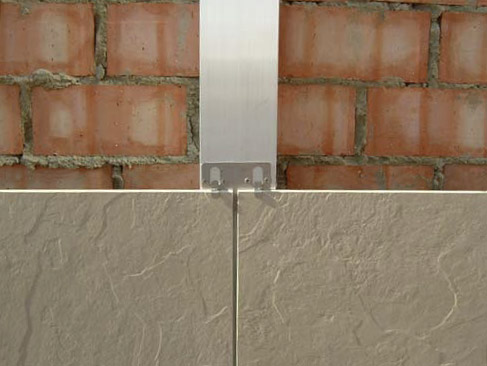

DGV est un système basé sur l'ancrage ponctuel des panneaux de revêtement au moyen d'agrafes apparentes.

Conception de la façade ventilée clip apparente DGV

Le système DGV diffère des systèmes Karrat-S7 et DGO en ce qu’il n’a pas besoin de rainurer le panneau de revêtement.

Comme le système DGO, il ne nécessite pas de profilés horizontaux.

Pour tout le reste, la structure verticale a les caractéristiques suivantes :

  • Consoles de support (dalles de béton)
  • Supports de rétention (gero)

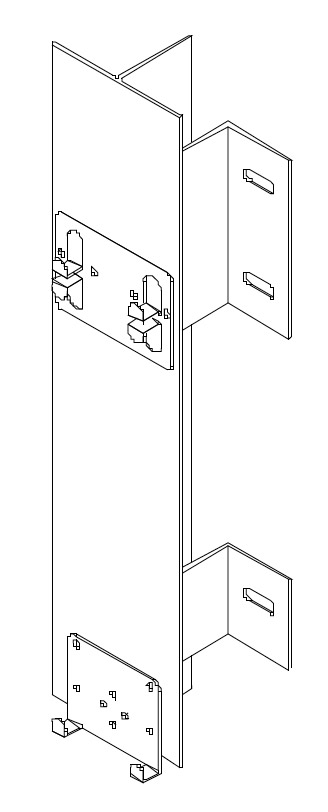

  • Le profil vertical « T »

Le profil en « T » vertical est spécial pour ce type de système pour pouvoir bien ancrer les agrafes sur toute sa surface et avoir suffisamment d’espace pour appliquer l’adhésif qui empêche les détachements en cas de ruptures intermédiaires et de vibrations dues au vent.

Pour une meilleure utilisation de l’espace et de la matière, et des économies de cantonnement, des profilés d’angle en « L » sont utilisés dans les angles et les cassures.

Avantages du système d'agrafes visibles DGV

Il n’est pas nécessaire de rainurer les panneaux, ce qui représente une économie de coûts avec les systèmes Karrat-S7 et DGO.

Pour réduire l’impact visuel des agrafes, en option, il y a la possibilité de les laquer

Composants de base du système de clip visible DGV

Structure:

Apaisé :
