Agrafe cachée DGO

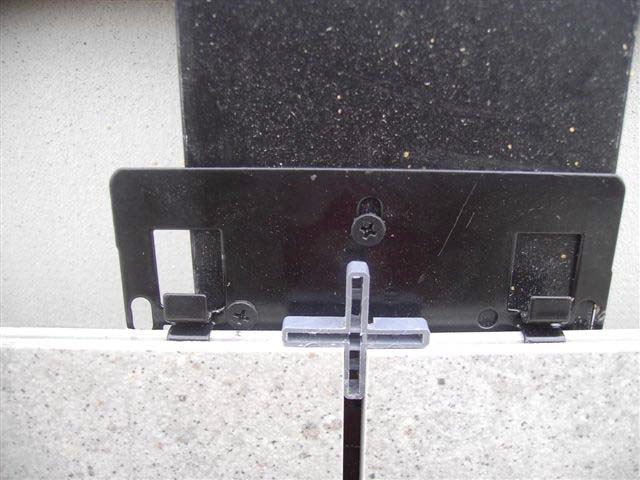

DGO est un système basé sur l'ancrage ponctuel des panneaux de revêtement au moyen d'agrafes cachées.

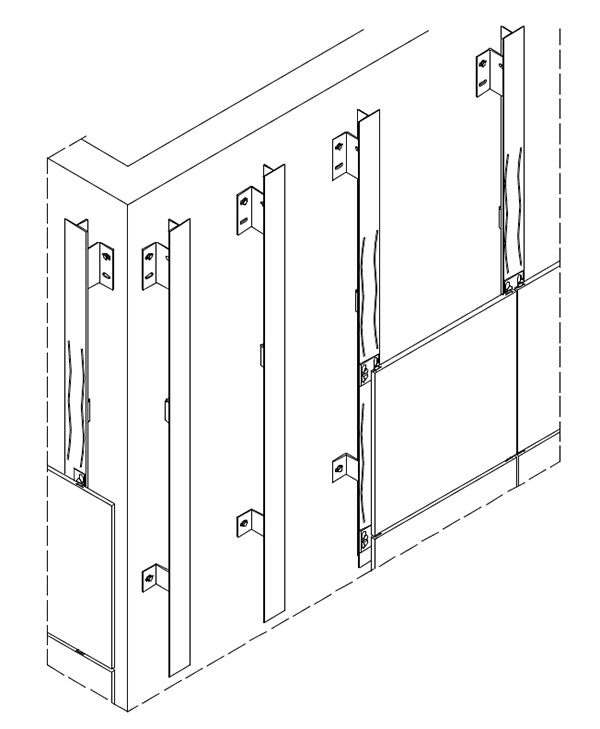

Conception de la façade ventilée Clip caché DGO

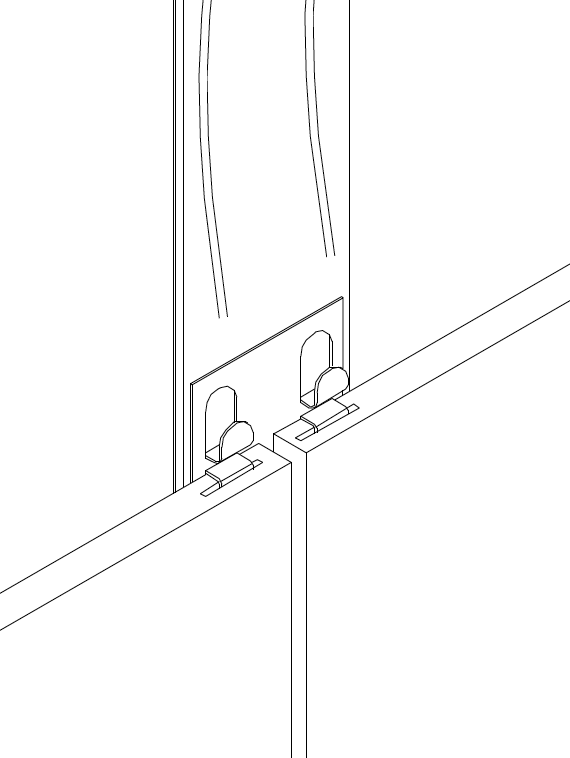

Les panneaux sont usinés avec des incisions ponctuelles sur leurs bords Le système ne nécessite pas de profilés horizontaux
Pour tout le reste, la structure du système est composée de :

  • Consoles de support (dalles de béton)
  • Supports de rétention (gero)
  • Le profil vertical « T »

Le profil en « T » vertical est spécial pour ce type de système pour pouvoir bien ancrer les agrafes sur toute sa surface et avoir suffisamment d’espace pour appliquer l’adhésif qui empêche les détachements en cas de ruptures intermédiaires et de vibrations dues au vent.

Pour une meilleure utilisation de l’espace et de la matière, et des économies de cantonnement, des profilés d’angle en « L » sont utilisés dans les angles et les cassures.

Avantages du système d'agrafes cachées DGO

Le système économise de l’argent en n’ayant pas de structure horizontale, et avec un usinage ponctuel dans les coins et des clips cachés, le système n’est pas vu de face.

Composants de base du système d'agrafes cachées DGO

Structure:

Apaisé :
